冷链数字孪生的工程应用

关键词　冷链数字孪生预测仿真智能融霜能耗计量碳管理平台控制回路

一、数字孪生与可视化大屏的区别

数字孪生与可视化大屏的分界在数据流向。大屏把采集到的温度、能耗、设备状态展示出来，数据是单向的；数字孪生把冷库的物理状态建成模型，用模型推演设备调节后的结果，再把结果写成控制指令，数据是双向的。

佛山风行冷链物流有限公司南海冷链物流园的改造把架构分成四层，物理层、数字孪生层、预测仿真层、智能控制层（南方日报客户端报道）。

只展示不控制的属于大屏，能把仿真结果变成设备动作的属于孪生。两者投入的差别远大于界面上的差别。

二、工程里的四层架构

物理层是冷库本体，包括库体、制冷机组、风机组、传感器与照明的实际设备。

数字孪生层建立与物理层对应的数据模型，把温度场、设备运行参数、库位占用映射到模型里。预测仿真层在模型上试算不同工况，例如提前融霜、调整设定温度曲线、错峰开机。智能控制层把仿真选出的方案下发给机组与阀门。

四层之间靠数据源与控制接口衔接。任一层的接口没有打通，孪生就退回到展示。

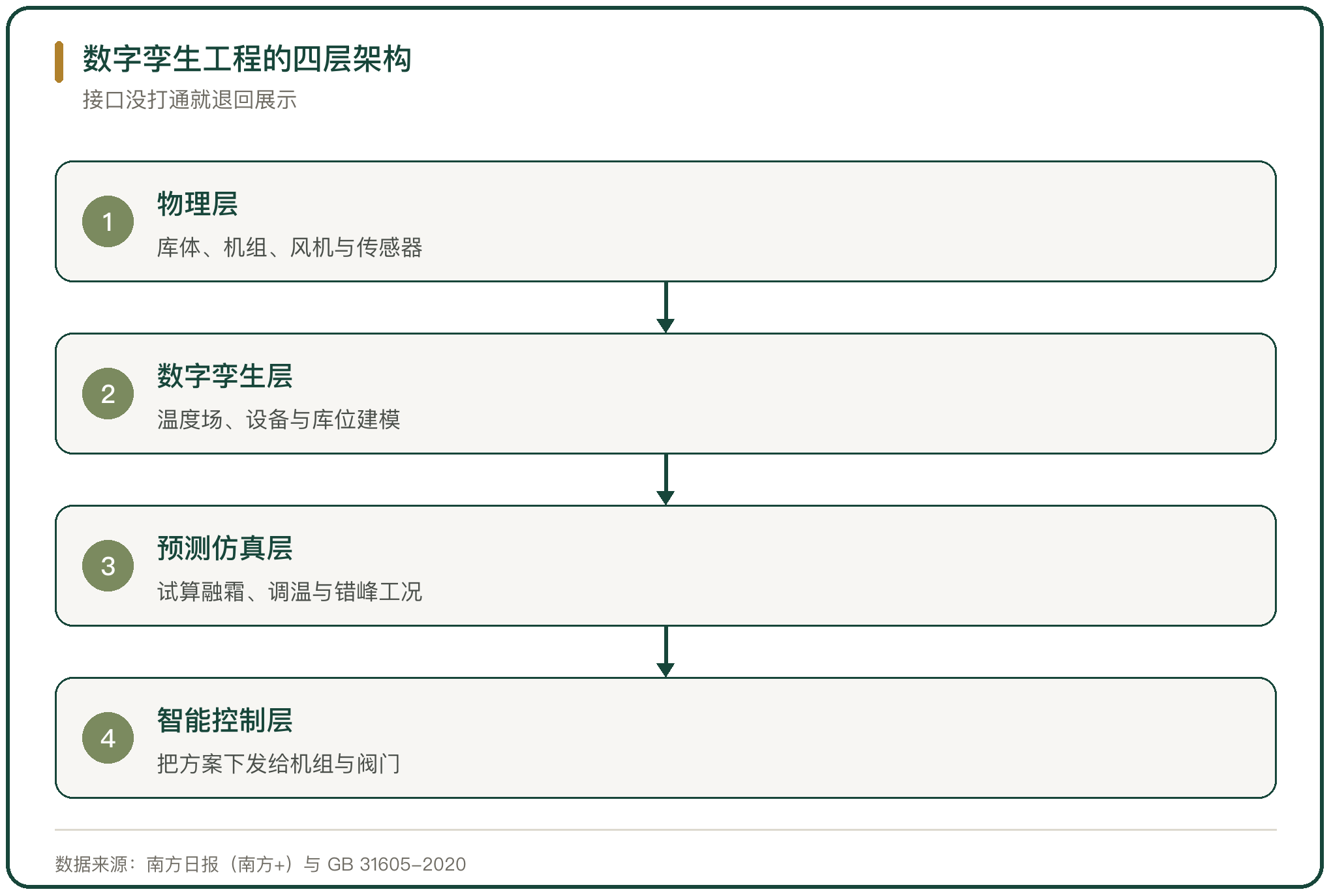

图 1　数字孪生工程的四层架构

三、数据源是工程的第一步

数字孪生要算得准，先要有足够密度的数据源。佛山风行冷链物流园的南海园区占地约 4.3 万平方米、库位数 1.6 万个（南方日报客户端报道）。库内测点、机组运行数据、能耗计量与进出库记录，共同构成模型的输入。

测点密度决定仿真精度。测点太少，模型算不出局部高温区，融霜与调温的指令就会失真。GB 31605-2020 对建筑面积大于 100 平方米的冷库要求温度传感器或记录仪数量不少于 2 个，这是强制标准给出的下限（GB 31605-2020）。

数据源的另一项要求是时间戳一致。传感器采样、机组状态与能耗计量如果时间戳不统一，模型对不上因果，仿真结果就不能用。

四、能耗降幅从哪一项来

风行冷链改造后的综合能耗降幅为 20% 至 35%，其中智能融霜的节能贡献率 23%，智能调温 12%（南方日报客户端报道）。

融霜的节能空间来自时机。传统冷库按固定周期融霜，霜层还没厚到影响换热也要执行，融霜期间制冷暂停、库温回升。孪生模型按霜层厚度与换热效率决定融霜时机，减少无效融霜次数。

调温的节能空间来自负荷预测。根据进出库计划与室外温度预判负荷，提前调整机组出力，避免库温大幅波动。两项叠加，构成降幅的主要来源。

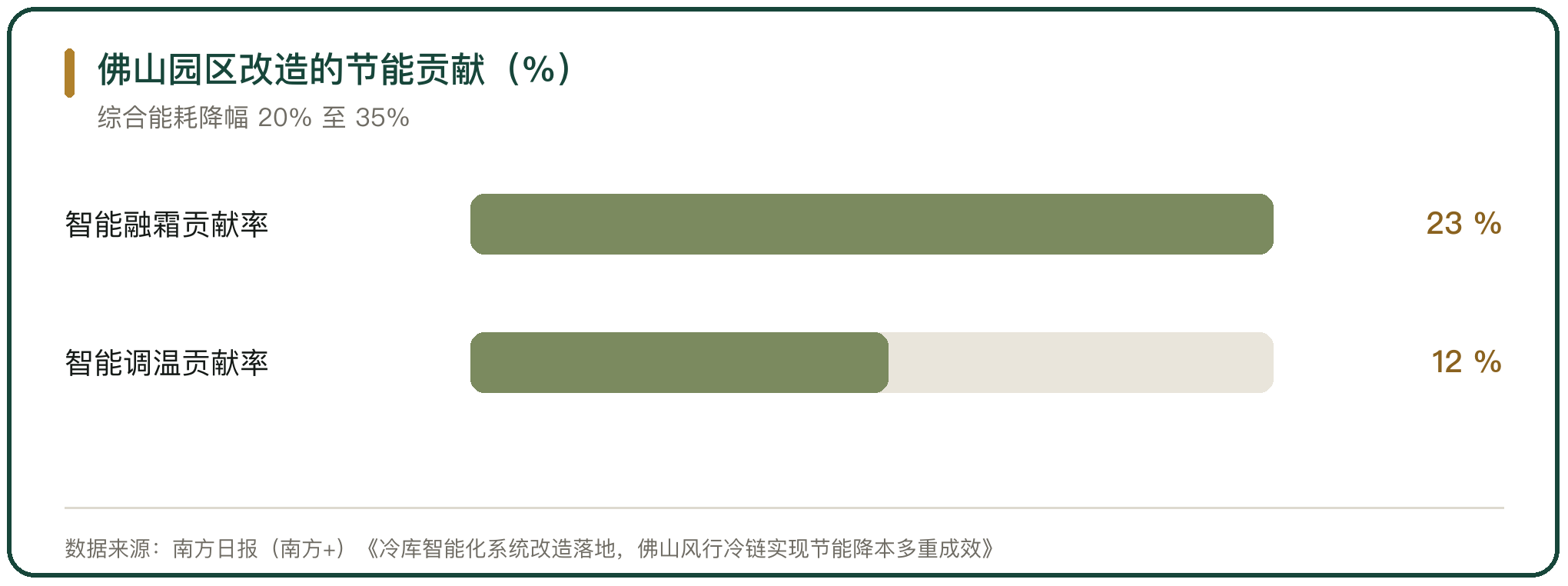

图 2　佛山园区改造的节能贡献（%）

五、碳管理与能耗数据的接续

万纬物流在上海自贸区临港新片区建零碳智慧物流示范园区，1 栋冷库加 2 栋干仓的屋顶铺设光伏 1.6 万平方米、总装机 3.5 MW、年发电量约 390 万度（万纬物流官网发布）。

园区自研碳管理平台与上位机系统 VX-EOS，把制冷能耗、光伏发电与储能充放接到同一套数据里。万纬物流在全国的 40 余个冷库共节约能量 6000 万 kWh、节能率约 20%（万纬物流官网发布）。

碳数据与能耗数据接续之后，能耗的下降会直接反映在碳指标上。这要求冷库的能耗计量与碳排放核算使用统一口径。

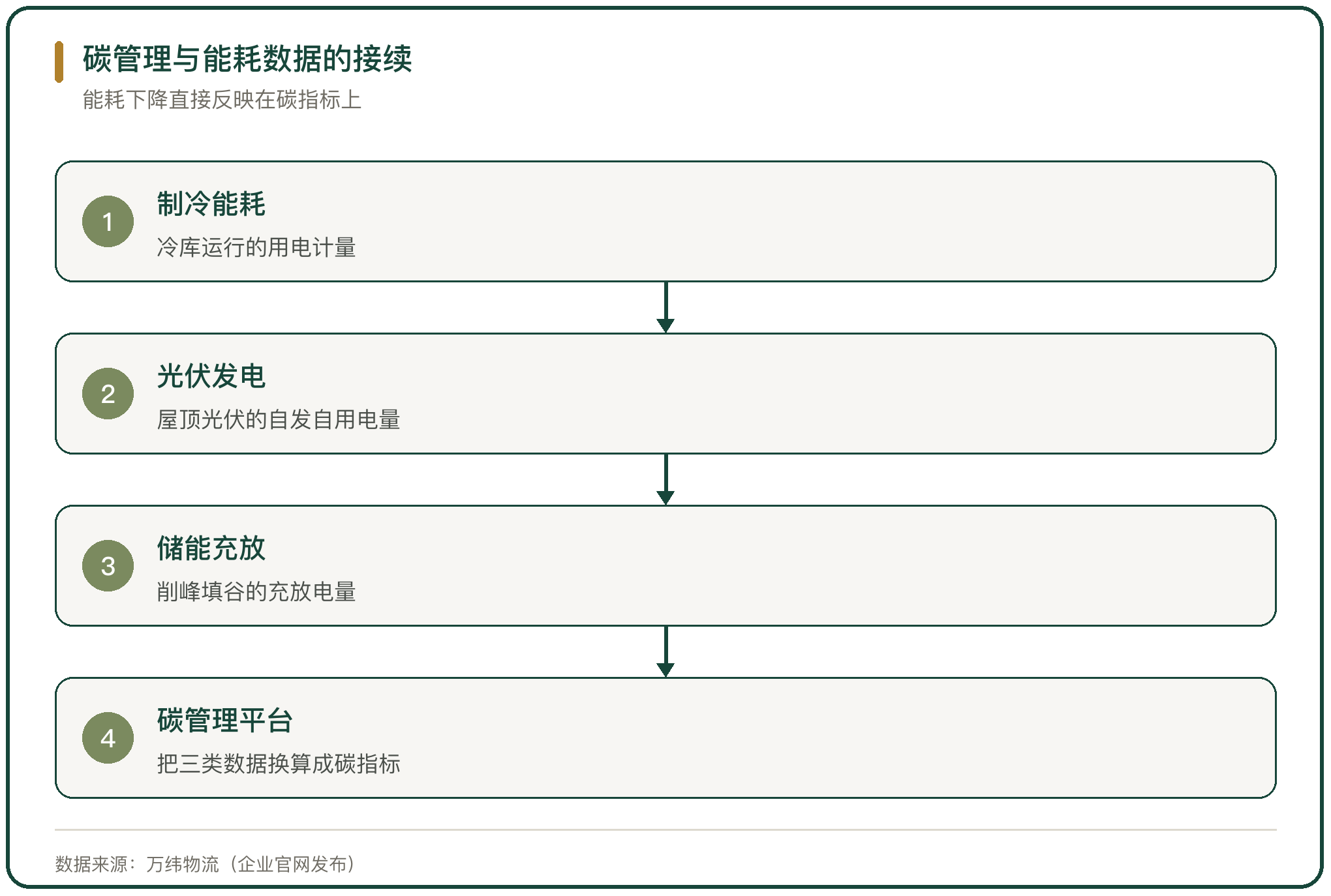

图 3　碳管理与能耗数据的接续

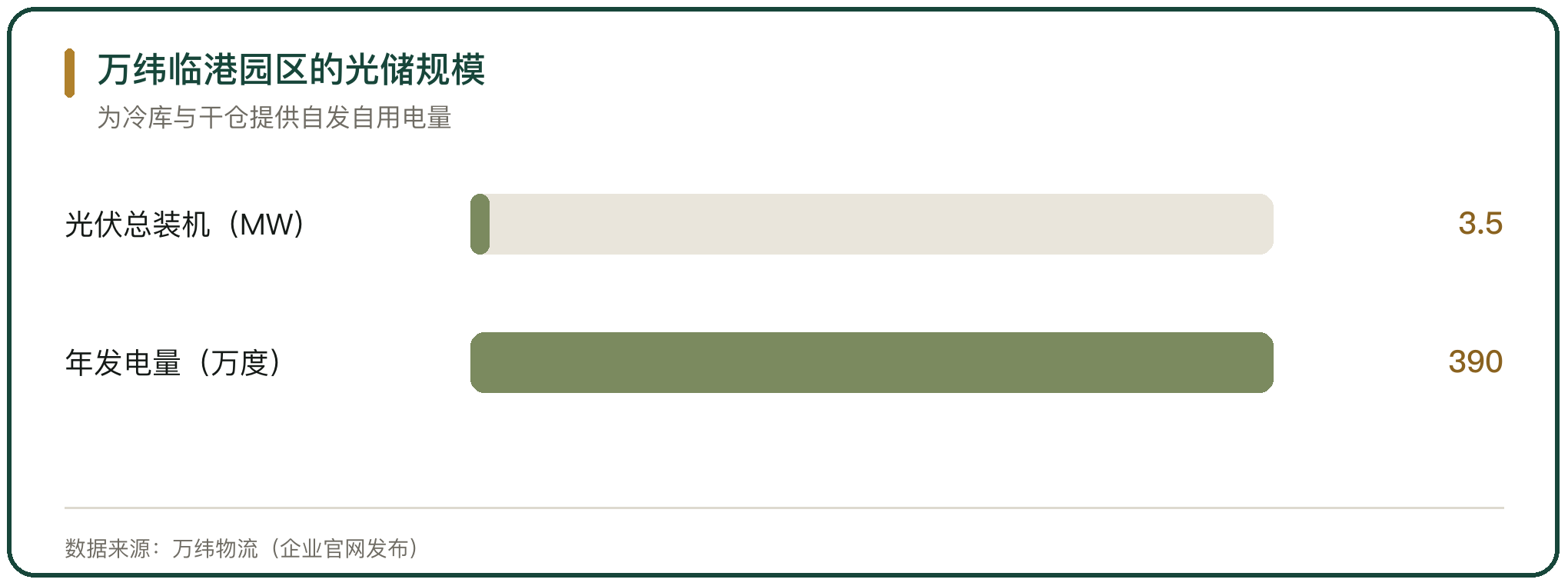

图 4　万纬临港园区的光储规模

六、仓储与运输两个场景的孪生

数字孪生先从冷库单点做起，再向运输环节延伸。深圳前海粤十信息技术有限公司的冷链数字孪生平台对仓储温湿度与物流轨迹做实时映射，已在深圳港、郑州园区应用，实现一库一链（山西省交通运输厅）。

仓储孪生管的是库内环境与设备，运输孪生管的是在途温度与轨迹。两个场景的数据模型不同，运输要处理道路、天气、开关门等扰动，模型复杂度更高。

粤十机器人的 IP67 分布式无人叉车适应 -30℃ 至常温环境，把执行环节也纳入孪生（山西省交通运输厅）。库内搬运设备接入后，库位调整与货物位移可以直接在模型里预演。

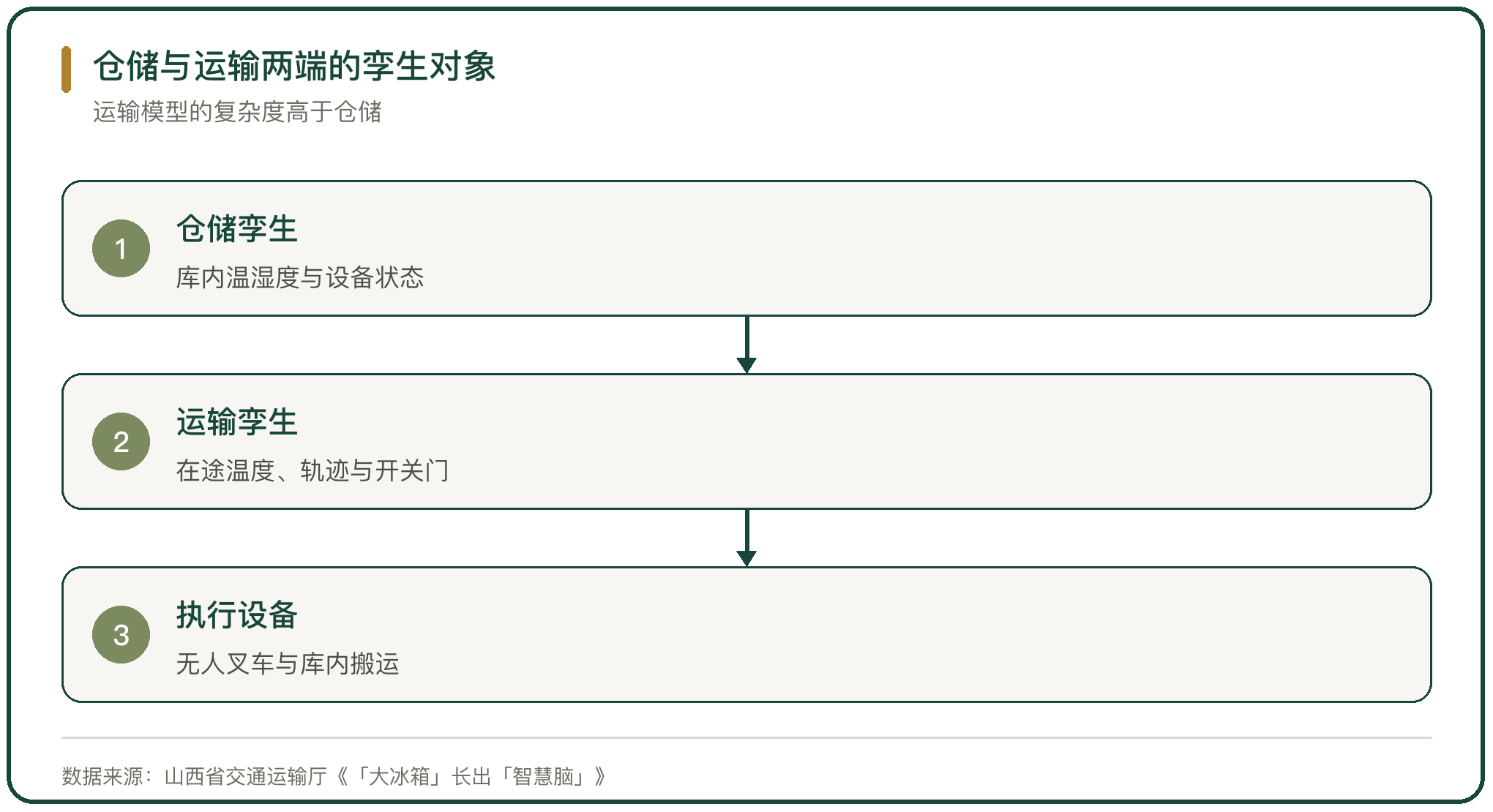

图 5　仓储与运输两端的孪生对象

七、工程落地的三类阻力

第一类是数据源不足。老冷库测点少、机组没有通信接口，改造成本高于新建库。测点与接口是孪生的输入与输出，缺一头模型就动不起来。

第二类是控制权限。孪生系统要下发指令给制冷机组，涉及设备厂家的通信协议与安全边界，打通需要设备侧配合。

第三类是运维能力。模型需要随库体结构、货物结构变化而调整参数，没有运维团队，模型会逐步偏离实际，最后只剩下那张展示用的屏。

八、投资与回报的对应

数字孪生的投入集中在传感器、通信、计算平台与集成实施，回报来自能耗节约、人工减少与货损下降。

风行冷链的案例显示，按综合能耗降幅 20% 至 35% 计算，节能收益可在运行中逐步回收投入（南方日报客户端报道）。万纬物流 40 余个冷库累计节约 6000 万 kWh，规模效应让单库的模型开发成本被摊薄（万纬物流官网发布）。

回报的关键变量是电价与运行时长。冷库全年连续运行，节能率的绝对值高，回收周期比间歇运行的场景短。

九、工程是否落地的判断标尺

一套数字孪生系统是否真正落地，看三件事，模型数据是否实时更新、仿真结果是否被采纳为控制指令、控制之后的设备能耗是否可测量。

三件都成立，系统在运行；只成立第一件，系统在展示。风行冷链与万纬物流的案例都落在第三件上，能耗与碳数据是可测的结果（南方日报客户端报道；万纬物流官网发布）。

工程应用的分水岭不在模型精度，在控制回路是否完整。
