冷凝热回收与余热利用方案
一、冷凝热的来源与品位
制冷系统把热量从低温的冷间搬到高温的冷凝端，再排放到环境里。压缩机消耗的电能，绝大部分转化成冷凝热从冷凝器释放，温度在 35℃ 到 65℃ 之间。螺杆压缩机排出的高温高压制冷剂气体温度更高，通常到了 70℃ 到 90℃，这一段是过热段。

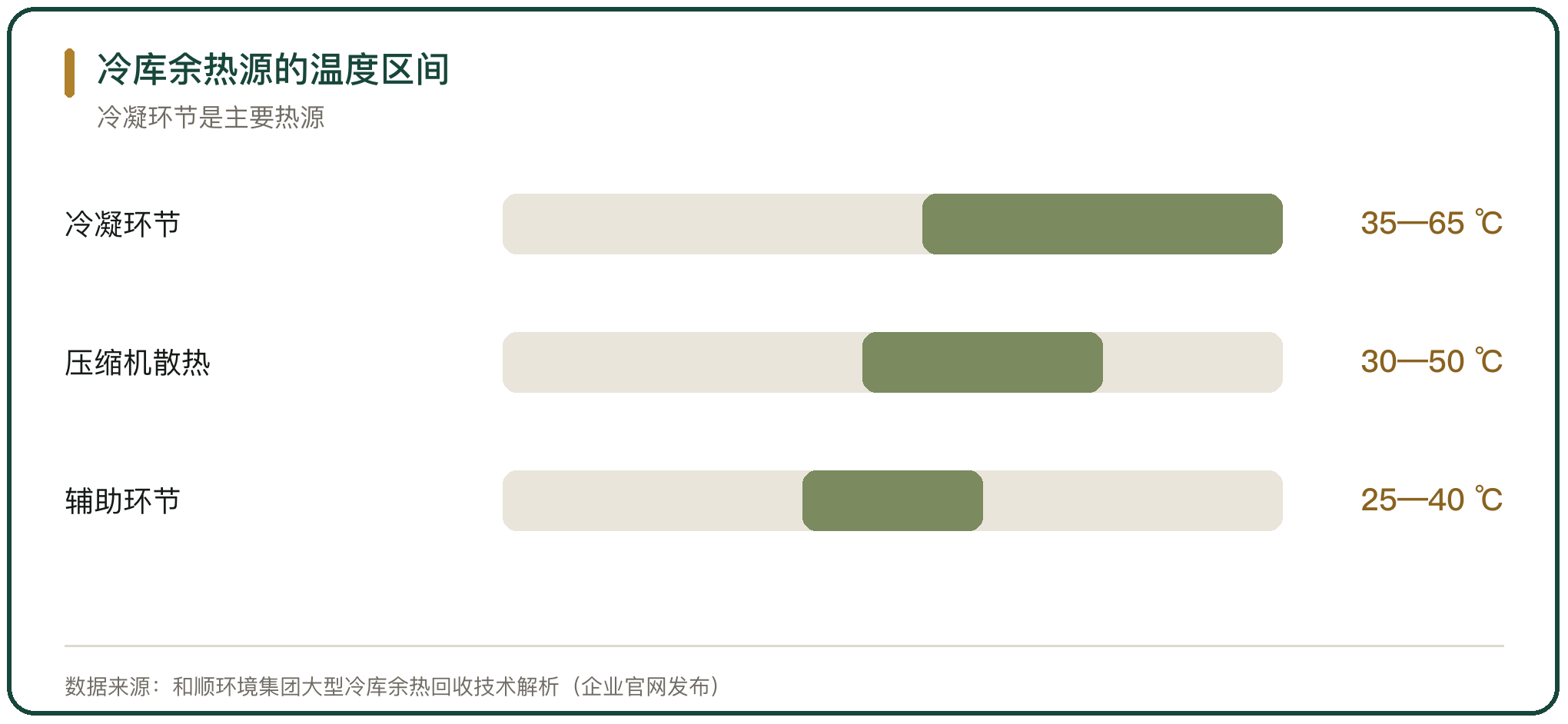

余热按品位分成三类。冷凝环节是主要热源，温度在 35℃ 到 65℃；压缩机运行中的电机损耗与机械摩擦散热，温度 30℃ 到 50℃；货物装卸区加热、通风除湿与照明产生的热量，温度 25℃ 到 40℃。品位越高，回收的技术路径越简单，经济性越好。

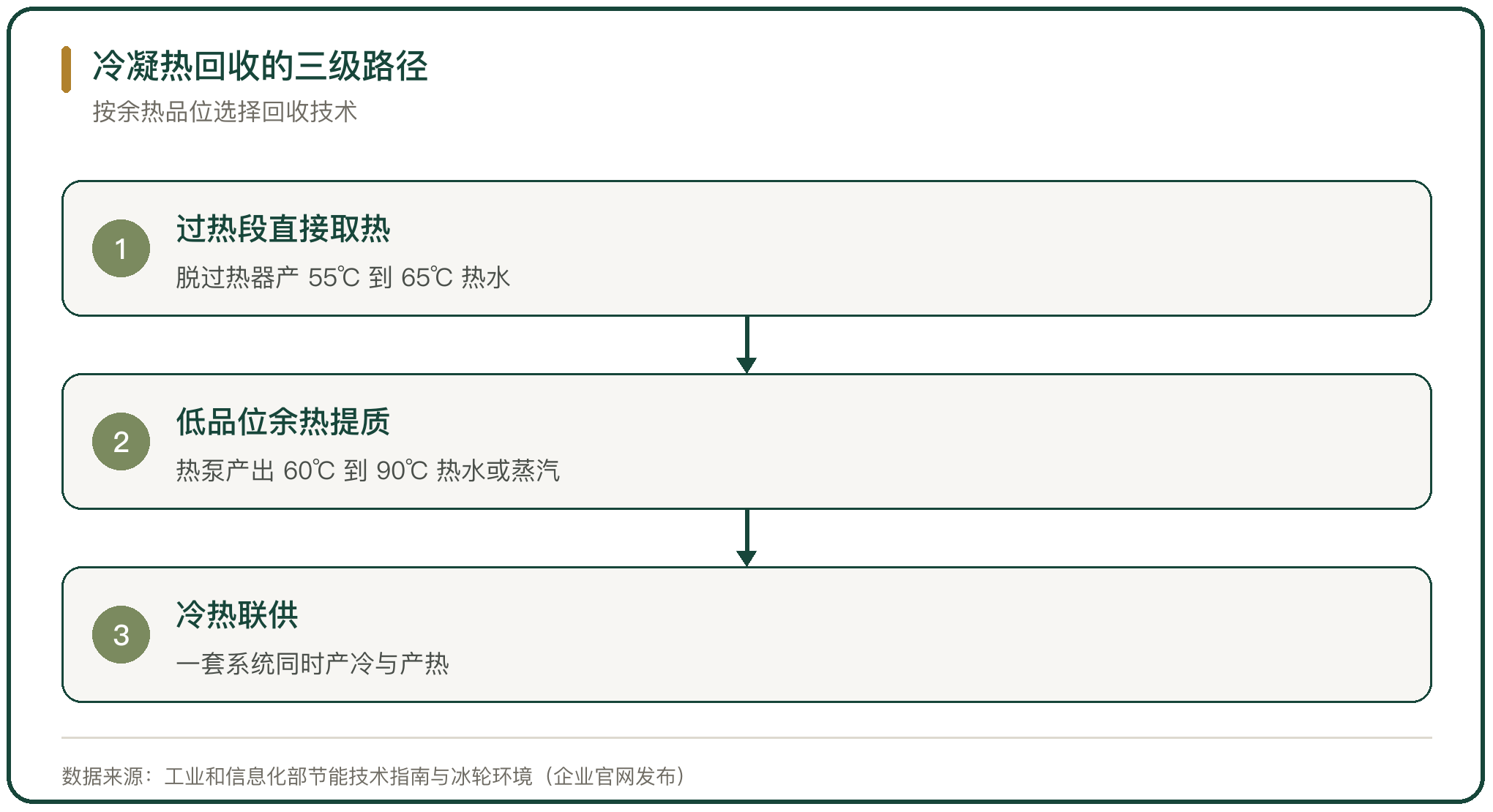

二、过热段的直接换热回收

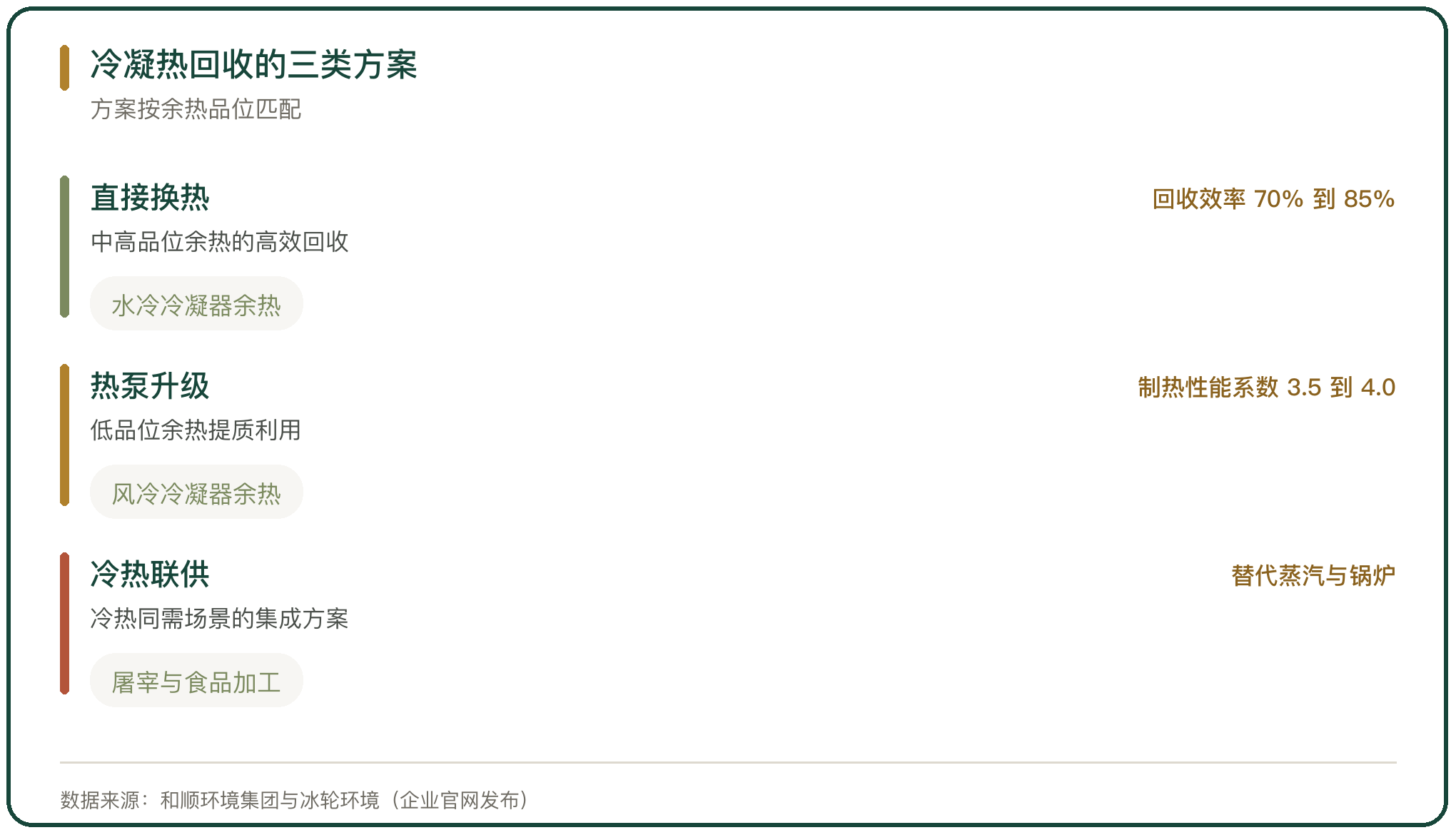

过热段的热量品位最高，回收方式最简单。在制冷剂进入冷凝器之前装一台脱过热器或者板式换热器，把过热段的显热换成热水，水温可以做到 55℃ 到 65℃。
这一段可回收的热量占冷凝热的比例不高，但回收效率高、设备简单，安装一套脱过热器的投资回收期通常在 1 年以内。回收下来的热水可以用在几个地方：屠宰与食品加工线的清洗用水、员工淋浴、冷库地坪的防冻加热、蒸发器的水冲霜。用水点越集中、全年越稳定，回收的热量越容易被用掉。
三、低品位余热的提质利用
温度低于 40℃ 的余热，直接换热送不出去，要用热泵提质。热泵用少量电能驱动，把低品位热量搬到高温端，产出 60℃ 到 90℃ 的热水或者带压蒸汽。空气源热泵与水地源热泵的制热性能系数可以做到 3.5 到 4.0，也就是消耗 1 份电，产出 3.5 到 4 份热。
二氧化碳热泵在冷链场景里被广泛用来做冷热联供。二氧化碳跨临界循环的出气温度高，能从冷库的冷凝端取热，直接产出高温热水。这套设备把原本要靠电热棒或者锅炉补充的高温用水，改成从制冷系统的排热里取。
四、冷热联供替代厂区蒸汽
食品加工与屠宰企业同时需要冷和热，冷库要降温，烫毛、清洗、消毒要热水。把两条用能线路并成一套系统，就是冷热联供。

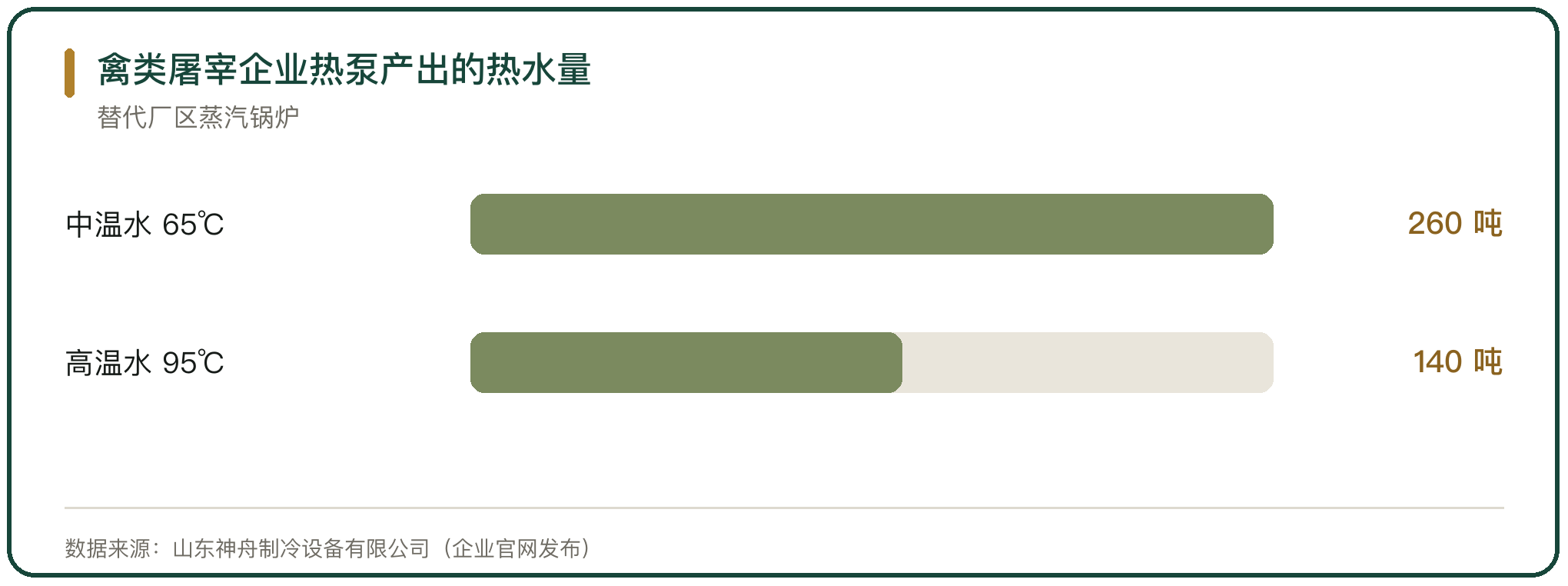

山东神舟制冷设备有限公司是冰轮环境旗下专注环保冷链装备的公司。该公司给南方一家禽类屠宰企业做的方案里，用螺杆热泵产出 65℃ 中温水 260 吨左右，活塞热泵产出 95℃ 高温水 140 吨左右，合计 3 套设备，实现了厂区蒸汽的完全替代。屠宰企业原来的做法是冷库单独排热、热水单独烧锅炉，两套系统各买各的燃料与电。
五、工业余热提质的规模化应用
冷链装备企业把余热回收从冷库这一个场景，扩到了工业园区的冷热同需场景。冰轮环境从 2006 年开始搭建氨与二氧化碳制冷和高温热泵的综合实验平台，2016 年通过验收的原环保部环保低碳热泵采暖示范项目，为肉类行业的冷热综合利用提供了可复制的方案。2024 年，该公司在福建正大的冷凝余热回收项目获得热泵工业最佳应用奖。
工业侧的代表案例是热泵精馏。2024 年 6 月，冰轮环境为中国石化旗下某炼化企业完成热泵精馏项目，改造前脱异丁烷精馏塔的塔顶冷凝余热直接冷却放空、塔釜靠锅炉蒸汽加热；改造后引入热泵系统回收塔顶气冷凝余热，升温后供给塔釜再沸器。该企业每年节省费用 4000 多万元，减少二氧化碳排放近 8 万吨。
六、除霜与地坪加热的热量回用
冷凝热在冷库内部也有用途。除霜要热，低温库地坪防冻胀要热，这两处原本靠电加热或独立的加热回路。把冷凝热引过来，能省掉一部分电加热。
珠海格力机电工程有限公司在 2024 年 10 月申请了一项名为冷库制冷热回收系统及其控制方法的专利，公开号 CN 119146663 A。这套系统把蒸发式冷凝器、水冲霜热回收换热器与地坪加热热回收换热器并联在制冷压缩机组上，回收的冷凝热用于水冲霜和地坪加热。专利的落脚点是降低冷库能耗、减少对外的热量排放。
七、热回收量的测算与经济性
热回收的经济性取决于三个数：可回收的热量、被用掉的热量、替代掉的能源价格。可回收的冷凝热与压缩机输入功率同量级，实际能回收的比例受限于用热需求。
以一座配 600 马力制冷压缩机组的冷冻物流中心为例，压缩机组每小时排出的冷凝热在 500 到 600 kW，其中过热段可回收的部分占 15% 到 20%。按水温从 15℃ 升到 55℃ 计算，每小时可产 1.6 到 2.6 吨热水。用这部分热水替代电热水器，年节电与电费节省的量级可观，脱过热器的投资回收期通常在 0.5 到 1 年。
八、政策与冷库设计标准的依据
政策的落点在电价与节能装备两端。国家发展改革委发改价格〔2021〕1093 号文要求形成有效的市场化分时电价信号；《推动热泵行业高质量发展行动方案》《节能装备高质量发展实施方案（2026—2028 年）》把热泵纳入节能装备体系。供热模式从燃烧供能转向电气化加余热回收。
GB 50072-2021《冷库设计标准》第 6.3.2 条规定，制冷系统冷凝温度根据经济性确定，大、中型制冷系统和氨制冷系统不宜高于 40℃，小型制冷系统不宜高于 50℃。冷凝温度定得低，压缩机功耗低，可回收的冷凝热品位也低，热回收方案要与冷凝温度的取值一起权衡。
九、回收方案的落地条件
冷凝热回收不是装一套设备就能省钱，前提是厂区全年有稳定的用热需求。用热点是间歇的，回收的热量就要配蓄热水箱或者储热装置，把热量在时间上错开用。
回收回来的热量要去匹配温度。清洗与淋浴要 55℃ 到 65℃，烫毛要 60℃ 到 65℃，消毒要 80℃ 以上，工艺用蒸汽要 100℃ 以上。温度等级越高，越要靠热泵提质或者两级热泵。一座冷库没有就近用热需求时，热回收的收益只体现在降低冷凝温度、减少压缩机功耗这一项上，量级有限。
